Dibujo Artístico

El dibujo artístico es la representación gráfica al servicio de las ideas. Es una rama del dibujo que nos permite la representación bidimensional y racionalizada de los objetos, para expresar sentimientos e ideas, por medio de la intelectualización de la observación.

El dibujo artístico es la representación gráfica bidimensional, de aquello que el ojo percibe tridimensionalmente. Es una técnica que permite representar la forma y el volumen empleando la línea como manifestación de sentimientos y pensamientos. Se realiza mediante técnicas gráficas sobre un soporte bidimensional, y representa de manera objetiva y subjetiva, la realidad y los conceptos.

Es el lenguaje de las imágenes, empleado para la comunicación y expresión del ser humano, transmitiendo ideas, descripciones, mostrando los sentimientos.

El lenguaje del dibujo supera las barrearas idiomáticas, pues tiene un carácter universal y facilita las relaciones interculturales.

En definitiva, el dibujo artístico es el lenguaje de las formas, que sirve para expresar visualmente las ideas. Distinguimos entonces una dimensión objetiva del dibujo, que tiene intención analítica, basada en la observación y representación del objeto. Y la dimensión subjetiva, que pretende manifestar ideas y despertar sentimientos y emociones, por medio de la representación gráfica.

Para emprender esta vertiente del dibujo, es necesario conocer y dominar los recursos procedimentales, los instrumentos, los materiales y técnicas que permiten la expresión de un pensamiento en forma visual.

Este procedimiento implica un proceso de intelectualización de lo percibido visualmente que permita una síntesis descriptiva y una representación objetiva y racional.

Procedimientos del dibujo artístico:

Para realizar dibujo artístico, es necesario profundizar en el conocimiento y representación de las formas complejas. También requiere de un dominio importante de los materiales y técnicas, para lograr una intencionalidad en la interpretación de dichas formas.

Los productos deben estar basados en conceptos teóricos que impliquen una intelectualización de la observación.

Las técnicas deben emplearse al servicio de las ideas, y el trabajo debe abordarse de manera racional y ordenada.

Es necesario conocer los principios básicos del signo visual y de la forma, para emplearlo en la representación analítica de los objetos. También hay que comprender las características formales de los objetos, respecto a su organización estructural y sus relaciones espaciales.

El conjunto de los datos visuales nos ayuda a formar el conglomerado de las formas, para poder representarlos en forma prioritaria, según su importancia, para llegar al resultado deseado.

Fuente: http://www.artesaniasymanualidades.com/

Planos Electricos

Definición de Plano

Los planos son representaciones gráficas que indican o marcan ubicaciones, desde una ciudad hasta una casa. Su realización, junto a la de los mapas, es uno de los objetivos de la cartografía.El plano se diferencia del mapa en que, para elaborarlo, no es necesario realizar una proyección (el procedimiento matemático empleado para representar una superficie curva en una plana). En el caso de un plano, la curvatura de la superficie a representar, por su escasa extensión, es mínima o inapreciable, lo cual hace innecesaria la proyección, que sí sería pertinente para representar territorios más extensos. Permite observar las obras humanas y lugares determinados, pero está elaborado de acuerdo a la interpretación del dibujante.

Cuadros que aparecerán en el Formato

Diagrama unifilar:

Un esquema o diagrama unifilar es una representación gráfica de una instalación eléctrica o departe de ella. El esquema unifilar se distingue de otros tipos de esquemas eléctricos en que el conjunto de conductores de un circuito se representa mediante una única línea, independientemente de la cantidad de dichos conductores. Típicamente el esquema unifilar tiene una estructura de árbol.

Cuadro de cargas:

Es un apartado que indica el consumo de energía de los artefactos que forman parte de cada circuito en un plano de, por ejemplo, alumbrado,calefacción, fuerza.

Convenciones:

 Son las simbologías y especificaciones asociadas al plano eléctrico.

Planta arquitectónica:

Es la planimetría del recinto físico donde será implementada la instalación eléctrica y sirve para situar los artefactos en su ubicación específica.

Aparatos de maniobra

Su función es manipular las condiciones de un determinado circuito. Pertenecen a esta clasificación los interruptores, pulsadores, atenuadores y relés.

Interruptores: Son aparatos que sirven APRA abrir o cerrar circuitos. Pueden ser del tipo embutido o sobrepuesto. En el comercio se encuentran para uno, dos y tres efectos, con la denominación de 9/12, 9/15 y 9/32 respectivamente, además del interruptor de combinación que se designa como 9/24.

Pulsadores: Se trata de un tipo de interruptor que sólo cierra el circuito mientras se mantiene la presión sobre su sistema de accionamiento. Prestan utilidad para el mando de timbres, cerraduras eléctricas y circuitos con relés de tiempo o de maniobra.

Atenuadores: También conocidos como dimmer, trabajan con un circuito electrónico de regulación de tensión. Este aparato, debido a su principio de funcionamiento, puede regular la luminosidad de una lámpara incandescente en forma gradual hasta lograr la iluminación que se desea. Se fabrica para instalaciones embutidas y para lámparas develador o sobremesa. Su instalación es muy fácil, pues sólo se trata de reemplazar el interruptor convencional en la línea que suministra la energía (fase).

Relés de maniobra: Son interruptores de accionamiento electromagnético que están constituidos por un sistema de accionamiento y uno o más interruptores. Existe una gran variedad de relés en el mercado y su adquisición puede determinarse por la tensión de trabajo de su bobina y por la intensidad de corriente que permiten los contactos que se abren y cierran. Las bobinas presentan diseños para voltajes distintos según las condiciones en que será instalado el relé. Respecto de los contactos, generalmente son múltiples para realizar maniobras distintas con el mismo relé.

Temporizadores: Los relés temporizadores abren o cierran sus contactos después de un cierto tiempo (regulado) de accionado su circuito magnético. Los temporizadores pueden utilizar diferentes sistemas para conseguir el tiempo deseado, por ejemplo: mecanismos de relojería, motores sincrónicos y dispositivos electrónicos con circuito R-C, estos últimos, los más utilizados.

Aparatos de conexión

Efectúan la unión de los artefactos o receptores de energía eléctrica. Pertenecen a esta clasificación los enchufes hembra, enchufe macho, portalámparas y bases para tubos fluorescentes.

Enchufe hembra: Es el punto en el que se toma la energía para artefactos o receptores portátiles. Está constituido por dos o tres terminales metálicos en los que se conecta la línea de alimentación y un soporte aislante. Los hay para instalaciones embutidas, sobrepuestas y volantes, estos últimos utilizados para construir extensiones o alargadores. El parámetro más importante de considerar para la adquisición de estos componentes es su capacidad de corriente.

Enchufe macho: Es el medio por el cual el cordón o línea de alimentación de un artefacto se conecta a la red de energía eléctrica. Se fabrican con dos o tres clavijas en un soporte plástico que permite su manipulación sin riesgos para el usuario. Al elegirlo, debe considerar se el valor de corriente que circula por él.

Portalámparas: Son el soporte y a la vez el medio de conexión de la lámpara con la red de energía. Están formados por un casquillo roscado que sirve de sujeción y lleva un contacto que une uno de los extremos del filamento. En el fondo del casquillo se halla aislado el segundo contacto, que conecta con el otro extremo del filamento cuando la lámpara está roscada a fondo.

Fuente:https://es.scribd.com/doc/

Tipos de triangulos

¿Que es un triangulo?

Un triángulo,es un polígono de tres segmentos que determinan tres puntos del plano y su limitación. Cada punto dado pertenece a dos segmentos.

Se clasifican en:

Triángulo equilátero: tiene todos sus lados iguales. Por tanto, sus ángulos también son los tres iguales. Es decir:



Como todos los ángulos son iguales y suman 180º (¿por qué suman 180º?), todos son de 60º (α=β=γ=60º).

Triángulo isósceles: tiene dos lados iguales. Por lo tanto, dos de sus ángulos también son iguales.

El ángulo desigual β es el que forman los dos costados iguales (a y c).

Triángulo escaleno: los tres lados son desiguales, por lo que los tres ángulos también son diferentes. Es decir:

Los tipos de ángulos según sus lados:

• Triángulo rectángulo: uno de sus ángulos es de 90º. Los otros dos son agudos (menores de 90º).

• Triángulo acutángulo: los tres ángulos son agudos (menores de 90º).

• Triángulo obtusángulo: uno de sus ángulos es mayor a 90º. Los otros dos son agudos (menores de 90º).

Fuente: http://www.universoformulas.com/matematicas/geometria/tipos-triangulos/

Síntesis Aditiva y Síntesis Sustractiva

Aunque a primera vista nos parece que los colores se sacan por combinación de pigmentos, creo esta entrada para explicar un poco mejor una controversia en relación al color: la síntesis aditiva y la síntesis sustractiva.

En primer lugar , tenemos que probar a fijaros en esta imagen que explica un poco las posibles combinaciones de los colores según se trate de síntesis aditiva o síntesis sustractiva. Como vemos lo más claro a primera vista es que depende de qué modelo la suma de todos los colores origina blanco o negro.

¿Qué es la Síntesis Aditiva?

Cuando nos referimos a la síntesis aditiva, hablamos de la formación de los colores a través de la suma de diferentes luces en sus distintas longitudes de onda. La síntesis aditiva hace referencia a la adición de color, considerando el blanco como la suma de toda luz en máxima proporción del espectro visible. La síntesis aditiva es la que se usa para la separación del color y gracias a ella podemos ser capaces de ver y reproducir los colores de las diferentes pantallas.

Hay cinco premisas fundamentales:

Los colores primarios aditivos son: Rojo, Verde y Azul (RGB)

La suma de dos colores primarios a partes iguales origina un color secundario:

Rojo + Verde = Amarillo

Verde + Azul = Cian

Rojo + Azul = Magenta

El blanco teórico se forma por la unión de los tres colores a partes iguales con la máxima saturación posible (255), porque con la adición (suma) de todas las luces en partes iguales se obtiene la luz blanca la luz blanca contiene a todos los colores.

Rojo + Verde + Azul = Blanco Teórico

La ausencia de colores primarios de síntesis aditiva origina el negro. El negro es la ausencia de luz, sin luz el ojo no percibe color.

El color complementario o inverso de cada primario aditivo se puede definir como el color que le falta a ese primario para ser blanco:

Rojo: su complementario es el Cian.
Verde: su complementario es el Magenta.

Azul: su complementario es el Amarillo.

¿Qué es la Síntesis Sustractiva?

Cuando hablamos de síntesis sustractiva, nos estamos refiriendo a la obtención de colores por mezclas de pigmentos. De hecho, se llama sustractiva porque al ir añadiendo colores pigmento, sustrae el color.

Los colores primarios de la síntesis sustractiva serán los colores complementarios de la síntesis aditiva.

Los colores sustractivos primarios (cian, magenta y amarillo) son los que se crean mediante la absorción de ciertas longitudes de ondas. Cuando la luz blanca toca un material o una superficie, los pigmentos de colores de esa superficie absorben todas las ondas de la luz excepto las de sus colores, que son reflejados y percibidos por el órgano de la visión.

Por ejemplo, un papel rojo absorbería todas las longitudes de ondas excepto las del color rojo, que sería enviada de nuevo a la atmósfera y percibida por el ojo humano). La síntesis sustractiva, al ser de colores reflejados, necesita luz blanca para su creación. Si seguimos con el ejemplo, el papel rojo es rojo porque incide la luz sobre él, pero si apagamos la luz, desaparece el color y vemos negro (ausencia de color). El blanco es el resultado de la reflexión de toda la luz. El papel blanco es blanco porque refleja toda la luz.

En base a esto, hay de nuevo cinco premisas básicas:
Los colores primarios sustractivos son: Cyan, Magenta y Amarillo (CMY)
La suma de dos primarios a partes iguales origina un color secundario:

Magenta + Cian = Azul
Amarillo + Cian = Verde
Magenta + Amarillo = Rojo

La suma de los tres primarios sustractivos origina el negro. El negro (suma de los tres colores) es la ausencia de color.

Cyan + Magenta + Amarillo = Negro

La ausencia de los tres primarios sustractivos origina el blanco. El blanco (luz) contiene todos los colores aditivos, no sustractivos.

El color complementario o inverso de cada primario puede definirse como el opuesto a ese color, como el color que le falta para ser negro.

Cian: su complementario es el Rojo.

                                                                        Magenta: su complementario es el Verde.

                                                                       Amarillo: su complementario es el Azul.

Fuente: https://laprestampa.wordpress.com/

Rotulado

Es importante tener en cuenta antes de realizar cualquier trabajo las pautas que estén relacionadas con el diseño o con el dibujo técnico, dichas pautas son: los formatos de papeles que se deben seguir para dibujar; la rotulación, la cual señala la manera correcta de enumerar o nombrar elementos dentro del dibujo; las líneas guías que sirven para ordenar la rotulación en el dibujo; los formatos escolares (son los mas usados). La escala que es uno de los componentes principales, porque permite una relación entre el dibujo y la realidad de los objetos; y finalmente el acotamiento, que sirve para indicar las medidas reales del objeto.

El rotulado es sumamente importante en el Dibujo técnico ya que en la mayoría de los documentos técnicos se hace necesario la inclusión de cifras y datos que lo identifiquen y aclaren , por lo tanto el rotulado ayuda a la interpretación y realización de los dibujos. Un buen rotulado le da claridad y belleza al dibujo, si no es legible y no está correctamente distribuido, ocasiona confusiones y pérdida de tiempo.

La rotulación

Se le concede gran importancia al uso de las letras y números que en el dibujo técnico se utiliza para aclaraciones, especificaciones y medidas, ya que ello actúa como un indispensable complemento de un buen trabajo. Para una buena rotulación se toman muy en cuenta las siguientes normas:

• Conocer su forma correcta.
• Trazar líneas de guía para su altura.
• Trazar líneas de guía para su inclinación.
• Orden y sentido de los trazos.

La rotulación es parte integral de un dibujo ya que explica algunos aspectos, señala dimensiones y forma parte de una presentación. Por eso un rotulado mal realizado, rebaja la calidad del trabajo en general.

Cuando el trabajo se hace a mano, es imprescindible utilizar líneas de guía y líneas de pendiente. Las primeras son paralelas que aseguran una altura uniforme de las letras, tanto mayúsculas como minúsculas y partes intermedias. Las segundas son verticales o inclinadas que indican la verticalidad o inclinación del texto.

Cuando se trabaja a lápiz se deben procurar trazos oscuros y nítidos, un trazo suave producirá letras grises e imprecisas. En el rotulado a tinta se tendrá cuidado de que los trazos tengan un ancho uniforme mediante la alimentación adecuada de la plumilla.

La separación entre letras y entre palabras se suele hacer de dos maneras:

• La separación mecánica que se hace con una medida fija entre letras;
• La separación óptica la cual se guía por la vista para obtener la distancia correcta
• La rotulación de una lámina debe ser ejecutada con escritura simple y clara, además de estar dispuesta ordenadamente para facilitar la lectura. Es muy importante la uniformidad en altura, inclinación, separación y grosor de líneas. Las letras se pueden realizar a mano, con plantillas y con dispositivos mecánicos para rotular.

Postura para rotular

Si se quiere obtener una buena escritura se debe mantener una postura cómoda, apoyando ambos brazos en el tablero y los pies en el suelo, la distancia entre los ojos y el lápiz debe ser aproximadamente 30cm y la luz debe incidir por la izquierda, para evitar que se produzcan sombras sobre la escritura. Al realizar un letrero se hace necesario respetar las reglas de la uniformidad, por lo que se debe lograr en todo caso: uniformidad en el tamaño, en los trazos en la inclinación y en el espacio entre las letras o los números.

Rotulado a mano alzada

El rotulado se puede realizar a mano libre o a mano alzada utilizando el lápiz, el cual debe tener una punta cónica, en este trazado hay que ser cuidadoso y cumplir con las normas establecidas

Rotulado mecánico

En el dibujo técnico se utiliza cada vez más el rotulado con plantillas y aparatos de marcar. Los estudiantes suelen estar familiarizados con el "normógrafo" o leroy, el cual está constituido por una franja de plástico que tiene las letras perforadas. Las letras se forman con una plumilla especial que se guía a través de las perforaciones.

Los mejores resultados se obtienen con el equipo de rotular. Está formado por plantillas que contienen un alfabeto de letras grabadas en su superficie, el trazado a lápiz o a tinta, se hace mediante un pequeño pantógrafo llamado trazador o araña. Sin embargo, hoy en día la tecnología ha avanzado y el trazo del rotulado se hace mediante programas de computación especiales para dibujantes o arquitectos, ingenieros, entre otros.

Líneas de guía para la altura del rotulado

No existen normas fijas en cuanto a las medidas y proporciones que deben tener las letras, signos y símbolos rotulados, pero cualquiera que sean, estas medidas deben terminarse mediante dos líneas auxiliares o líneas de guía, una superior y una inferior. La distancia entre estas dos líneas de guía determinan el alto de cada elemento rotulado.

Entre cada par de líneas debe mantenerse la misma distancia a fin de obtener uniformidad en la rotulación. Dicha distancia se recomienda determinar con el compás de punta seca o de bigotera.

Formatos escolares de papel

En las escuelas y liceos se utilizan con mucha frecuencia los formatos A4, que tienen las siguientes dimensiones:

• Formato bruto (medidas mínimas) 240 x 330 milímetros
• Formato final (cortado) 210 x 297 milímetros.

A realizar un dibujo técnico

En todo dibujo técnico es necesario señalar lo siguiente:

• Título de la pieza dibujada y la materia a la cual pertenece.
• Escala de ejecución del dibujo.
• Nombre del instituto al cual pertenece el alumno.
• Nombre del alumno que ejecuta el trabajo.
• Fecha de ejecución del dibujo y el tiempo invertido en su ejecución.
• Grado y sección a los cuales pertenece el alumno.
• Calificación que merece el dibujo

Fuentes:  http://www.rena.edu.ve/  https://sites.google.com/


Dibujo Arquitectonico

El dibujo arquitectónico es aquel que se caracteriza por representar arquitectura, sea ésta como detalle arquitectónico o como espacio arquitectónico. Puede ser expresado en planta, alzado, sección, perspectiva o perspectiva axonométrica.

A este tipo de dibujo se le confiere una responsabilidad, pues tiene que ser realizado pensando en las personas que habitarán esa arquitectura, sus medidas (antropometría) y los medios para su construcción. Otros aspectos, como la distribución de espacios, el color y el trabajo conceptual, se relacionan con el diseño arquitectónico.

Visitas Estándar utilizadas para el dibujo arquitectónico

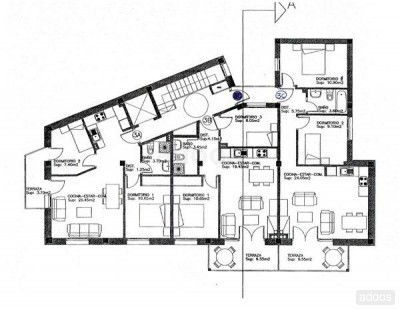

Un plano de arquitectura es la representación gráfica más fundamental, una vista desde arriba que muestra la disposición de los espacios en la construcción de la misma manera que un mapa, reflejando la disposición en un nivel particular de un edificio.

Técnicamente, se trata de una sección horizontal a través de un edificio (convencionalmente, a un metro sobre el nivel del suelo), que muestra las paredes, aberturas de ventanas, puertas y otras partes en ese nivel.

La vista en planta incluye todo lo que se puede ver debajo de ese nivel: el suelo, las escaleras (sólo hasta el nivel del plano), accesorios e incluso muebles. Los objetos situados por encima del nivel del plano (por ejemplo, vigas del techo) suelen estar indicados con líneas punteadas.

La planta es una vista geométrica que se define como una proyección vertical ortográfica del objeto sobre un plano horizontal, situado cortando la construcción.

Plano de situación

Para un proyecto de construcción, el plano de ubicación también tiene que mostrar las conexiones de todos los servicios: líneas de drenaje y alcantarillado, red de agua, electricidad y de comunicaciones, iluminación exterior, etc.Para un proyecto en una zona urbanizada, el plano de situación sirve para mostrar las calles cercanas y cómo el edificio se ajusta al diseño urbano. Dentro de los límites del sitio, el plano de situación proporciona una visión general. Se indican los edificios (si los hubiera) ya existentes y los que se proponen, viales, estacionamientos, senderos, jardines y la plantación de árboles

.

Los planos de situación se utilizan para representar una propuesta de construcción antes del diseño final: la elaboración de un plano de situación es una herramienta para decidir tanto el diseño de ubicación, el tamaño y la orientación de las propuestas de nuevos edificios.

Un plano de ubicación se utiliza para verificar que la propuesta cumple con las normas locales de desarrollo, incluidas las restricciones de lugares de interés histórico. En este contexto, el plano de ubicación forma parte de un acuerdo legal, y puede ser un requisito el que sea elaborado por un profesional: arquitecto, ingeniero, arquitecto paisajista o topógrafo.

Alzado

Geométricamente, un alzado es una proyección ortográfica horizontal de un edificio en un plano vertical, que suele ser paralelo a un lado del edificio.Un alzado es la vista de un edificio de frente o desde un lado.

Es una representación plana de una fachada. Esta es la forma más común usada para describir la apariencia externa de un edificio. Cada alzado se denomina en relación con la dirección de los puntos cardinales; por ejemplo, el alzado norte de un edificio es el lado que se mira hacia el norte. Los edificios rara vez son de planta rectangular, por lo que un alzado típico puede mostrar todas las partes del edificio que se ven desde una dirección.

Los arquitectos también utilizan la palabra alzado como sinónimo de fachada, por lo que la fachada norte es, literalmente, el alzado norte del edificio.

Sección o plano de corte

Una sección, también llamado plano de corte, es la representación gráfica de un plano vertical que corta al objeto, de la misma manera que un plano de planta es una sección horizontal, visto desde la parte superior.

En la sección, todo se corta por el plano de sección. El perímetro seccionado se traza con una línea gruesa, a menudo con un relleno sólido para mostrar los objetos que se cortan. Lo no seccionado se traza con una línea más delgada. Las secciones se utilizan para describir la relación entre los distintos niveles de un edificio.

En la sección de Observatorium que se muestra aquí, se ve la cúpula superior y una segunda cúpula inferior. En el espacio situado entre las dos se alberga un telescopio astronómico.

Un alzado en sección es una combinación de una sección transversal con los alzados de otras partes del edificio, vistas más allá del plano de sección.

Geométricamente, una sección transversal es una proyección ortográfica horizontal de un edificio sobre un plano vertical, con el plano de corte vertical situado a través de la construcción.

Planos de detalles

Los planos de detalle muestran una pequeña parte de la construcción (a gran escala), para especificar cómo encajan los diversos elementos arquitectónicos.

También se pueden utilizar para mostrar otros detalles, por ejemplo los elementos decorativos. El dibujo de detalles es una forma estándar de mostrar los elementos de construcción del inmueble y, por lo general, muestran zonas complejas (como enjarjes de muros con tabiques, zonas de ventanas, aleros o la cumbrera) que no pueden mostrarse claramente en un dibujo general del edificio.

Un conjunto completo de detalles de construcción tiene que mostrar los distintos detalles en planta, así como en sección. Un detalle, rara vez se representa de forma aislada: un conjunto de datos muestra la información necesaria para entender la construcción en tres dimensiones. Las escalas típicas para los detalles son 1/25, 1/10, 1/5 o a tamaño real 1/1.

En la construcción tradicional muchos detalles están normalizados. Por ejemplo; la construcción de una ventana de guillotina se deja en manos del carpintero, que entiende plenamente lo que se requiere, aunque los detalles decorativos de la fachada requieren planos de detalle. Por el contrario, los grandes edificios modernos tienen que estar plenamente detallados debido a la proliferación de diferentes productos, métodos y sus posibles soluciones.

Fuente: dibujoarquitectonicoieti.blogspot.com/

tipos de dibujo tecnico

 TIPOS DE DIBUJO TÉCNICO



Dibujo arquitectónico

El dibujo arquitectónico abarca una gama de representaciones gráficas con las cuales se realizan los planos para la construcción de edificios, casas, quintas, autopistas, iglesias, fábricas y puentes entre otros. Se dibuja el proyecto con instrumentos precisos, con sus respectivos detalles, ajuste y correcciones, donde aparecen los planos de planta, fachadas, secciones, perspectivas, fundaciones, columnas, detalles y otros



Dibujo mecánico

El dibujo mecánico se emplea en la elaboración de planos para la representación de piezas o partes de máquinas, maquinarias, vehículos como grúas, motos, aviones, helicópteros e industriales.







Dibujo eléctrico

Este tipo de dibujo se refiere a la representación gráfica de instalaciones eléctricas en una industria, oficina o vivienda que requiera de electricidad.

Dibujo técnico de las instalaciones sanitarias

Tiene por finalidad representar el posicionamiento de cada una de las piezas sanitarias: ducha, lavamanos, retrete, etc. Incluyendo la ubicación de las tuberías internas o externas.
En los planos de instalaciones sanitarias se utilizan diferentes colores normalizados para indicar si se trata de cañerías (tuberías), artefactos o elementos de cloaca, pluvial, ventilación, agua caliente o fría.
También en los cortes se puede observar las pendientes de las cañerías, profundidades, alturas o distancias a planos de referencias.









Dibujo técnico electrónico

Se relaciona con la representación de esquemas y diagramas de circuitos electrónicos de circulación de corriente de poca intensidad tales como radios, televisores, computadoras, entre otros.







Dibujo técnico de construcciones metálicas

Rama del dibujo que se utiliza en el diseño de puentes, galpones, astilleros, herrería en general.

Dibujo técnico cartográfico

Es el empleado en cartografía, topografía y otras representaciones de entornos de gran extensión.









Dibujo geológico

El dibujo geológico se emplea en geografía y en geología, en él se representan las diversas capas de la tierra empleando una simbología y da a conocer los minerales contenidos en cada capa. Se usa mucho en minería y en exploraciones de yacimientos petrolíferos.

Dibujo topográfico

Es el dibujo técnico que tiene por objeto representar en un plano las características de un terreno, tales como: el relieve, la altura a diferentes niveles, entre otros. El dibujo topográfico nos representa gráficamente las características de una determinada extensión de terreno, mediante signos convencionalmente establecidos. Nos muestra los accidentes naturales y artificiales, cotas o medidas, curvas horizontales o curvas de niveles.

Dibujo urbanístico

Dibujo urbanístico: Este tipo de dibujo se emplea en la organización de ciudades: en la ubicación de centros urbanos, zonas industriales, bulevares, calles, avenidas, jardines, autopistas, zonas recreativas entre otros. Se dibujan anteproyectos, proyectos, planos de conjunto, planos de pormenor.






Fuente:

https://es.wikipedia.org/wiki/Dibujo_t%C3%A9cnico
